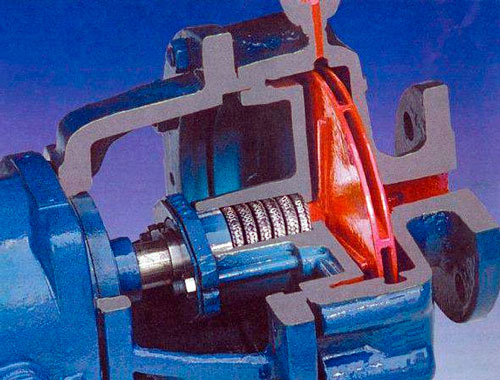

Торцевые уплотнения насосов представляют собой дополнительное устройство разделяющее подвижную и неподвижную части насоса, предназначенное для устранения потерь качаемой жидкости или газа. Заменяя обычные сальники, они уменьшают трение и нагрев насоса speroni, расходы на техобслуживание, повышают его экологическую безопасность. Все они имеют первичные, вторичные и внешние уплотнители. По конструкции различают несколько видов торцевых уплотнений.
Уплотнения со сталкивателем
В них сделано вторичное уплотнение с аксиальным скольжением относительно вала. Это уменьшает износ фронтальной поверхности уплотнения и компенсирует биения. Достоинства сталкивателя – дешевизна конструкции и широкая распространённость. Недостатки – износ вала или втулки под действием коррозии и возможность перемещения вторичного уплотнения.
Уплотнения без сталкивателя
Оно имеет название сильфон. Для обеспечения контакта поверхностей уплотнения сильфон должен быть неподвижен относительно втулки или вала. Достоинства конструкции насоса циркуляционного без сталкивателя – широкий температурный диапазон работы и ненадобность вторичного уплотнения за счёт неподвижности сильфона. Недостаток конструкции – существуют ограничения по использованию в агрессивных средах.
Несбалансированные конструкции
Это дешёвые конструкции с небольшими утечками, устойчивые к вибрации, кавитации и нарушению осевого согласования. Основной недостаток конструкции – невысокий уровень предельного давления жидкости, при которой происходит выдавливание смазки. Это приводит к сухому режиму работы и ускорению износа.
Сбалансированные конструкции
Сбалансированные конструкции уплотнения применяются для перекачки несмазывающих жидкостей, имеющих большое давление насыщения паров. К таким жидкостям относятся лёгкие углеводороды. Они имеют специальные доработки конструкции направленные на уменьшение действующих гидравлических сил. В итоге они способны работать в большем диапазоне давлений и меньше нагреваются.
Обычные конструкции
Самая простая конструкция по технологии установки. Они требуют выравнивания по насосному валу или втулке. Имеют дорогое техническое обслуживание из-за частой смены сальников. Требуют постоянного контроля их состояния.
Картриджная конструкция
В этой конструкции уплотнения на вал или втулку предварительно укрепляется плотно сидящая крышка сальника, фиксирующая положение одинарных, двойных или тандемных уплотнительных колец. Выбор типов картриджных уплотнителей зависит от качеств качаемой жидкости или газа. Применение картриджей уменьшает эксплуатационные расходы, и предупреждают ошибки персонала по установке уплотнений.
По материалам сайта nasosmaster.ru.
